医療用LEDを搭載した、軽量・薄型デザインのスタンダードモデル。
進化したSKYLUX CRYSTALはIXM CRヘ。

活用シーン例手術室・救急室・分娩室

超高演色LEDにより正確な視認性・識別性を実現

人体に近い色が含まれる特殊演色評価数(Ri)の赤色を示すR9値と、日本人の肌色を示すR15値の両方で指数99という高い数値を示す、超高演色な医療用LEDを採用。術野の血液・臓器・体組織の色の視認性・識別性を高め、精度の高いオペレーションをサポートします。

ブルーライトリスクの少ない、目にやさしい光

非日常的な高照度下で術部を見続けるドクターの目を疲れさせる要因となるブルーライト。医療用LEDは、ブルーライトリスクを抑え、目に負担の少ない分光スペクトルを実現しています。

術部が見やすく、手術の効率を高める、“ぎらつき”の少ない光

独自の光学設計により、術部を照射した際の“ぎらつき”を抑制。手術中、術部を長時間にわたり見続けることとなる医師の目の疲れや不快感を大幅に低減します。

ユーザビリティを高める軽量薄型デザイン

軽量・薄型化された灯体をはじめ、アームやグリップなどに、アジア人の体型に合う操作しやすいサイズを設定しスムーズかつ軽やかに操作できます。2011年、グッドデザイン賞「金賞」受賞。

光野調節

滅菌ハンドルを回すだけで、術野に合わせて8段階で光野(フィールド)を調整できます。(操作スイッチ、コントロールパネルでも調整可)

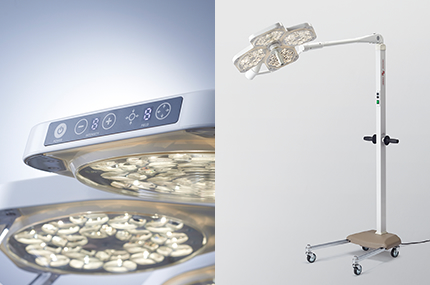

用途に合わせた製品ラインナップ

・CRV仕様

壁面操作パネルを設置せず、灯部側面スイッチにて調光・光野操作を行なうことができます。また、操作パネルの壁面工事が不要となります。

・スタンド式

手術時の補助灯・救急処置など、必要な際に柔軟に使用できるモバイルタイプです。

開発秘話Story

CRYSTALは“コストを抑えたLED手術灯” というのが開発の出発点。
フォーカス機構を省略し、光の深度の違いを利用して光野調整を行うために、初めて光学設計のスタッフもチームに加わって開発を行いました。
通常、カメラのレンズなど「光を集める」ことを考える光学設計で、「光をきれいにあてる」手術灯の開発は苦労も多かったと思います。
開発チーム、デザイナー、光学設計士の、知恵と技術の結晶がCRYSTALなんです!
やじろの曲線、クリアなハンドルなど、手術灯の部分以外にもこだわっている部分がたくさんあります。
この部分の実現は、取引先のみなさんの協力なくしてはありえませんでした。
改良を重ね医療用LEDを搭載し、IXM CRとして生まれ変わった今も、さらなる高品質な製品を目指して、技術向上をはかられているとお伺いしています。
みなさんの協力のもとIXM CRは輝き続けているのです!

開発担当:衣川 佳孝

仕様Specification

製品名 products_cr_spec_photo01
CR07V
products_cr_spec_photo02CR04V products_cr_spec_photo03CR04VSC
用途 > CR07V/CR04V/CR04VSC共通直接局部照明
器具器械分類 > CR07V/CR04V/CR04VSC共通医療用照明器
機器構成 > CR07V/CR04VSC共通灯部+支持機構部+壁面操作部 灯部+支持機構部+脚部
灯体寸法 > CR07V約780mm > CR04V/CR04VSC共通約580mm
使用光源 > CR07V/CR04V/CR04VSC共通超高演色LED
照明方式 > CR07V/CR04V/CR04VSC共通リフレクター方式
ユニット数 LED数 > CR07Vユニット数:7個 LED数:126個 > CR04V/CR04VSC共通ユニット数:4個 LED数:72個
中心照度(距離1m)※1 > CR07V140,000Lux > CR04V/CR04VSC共通100,000Lux
放射照度 > CR07V520W/㎡ > CR04V/CR04VSC共通370W/㎡
光野径 > CR07V/CR04V/CR04VSC共通φ110~170mm(8段階)
色温度(K) > CR07V/CR04V/CR04VSC共通4,100±150K
演色評価数 > CR07V/CR04V/CR04VSC共通Ra:95 R9:95
照度調節範囲 > CR07V/CR04V共通8段階(30~100%) コントロールパネル・灯部操作スイッチ > CR04VSC8段階(30~100%) 灯部操作スイッチ
LED寿命 > CR07V/CR04V/CR04VSC共通40,000時間(70%照度時迄の時間)
動作環境 > CR07V/CR04V/CR04VSC共通温度:5~35℃ 湿度:30 ~70% 気圧:800 ~1060hPa
入力定格電圧 > CR07V/CR04V/CR04VSC共通AC100-240V 50/60Hz
消費電力 > CR07V115VA(MAX) > CR04V/CR04VSC共通85VA(MAX)
ヒューズ定格 > CR07V3.15A > CR04V/CR04VSC共通2A
光野調節スイッチ > CR07V/CR04V共通滅菌ハンドル+灯部操作スイッチ+コントロールパネル > CR04VSC滅菌ハンドル+灯部操作スイッチ

※1:記載数値は点灯3 時間後の照度です。
※改良などの理由により予告なしに意匠・仕様の一部を変更することがあります。あらかじめ、ご了承ください。
