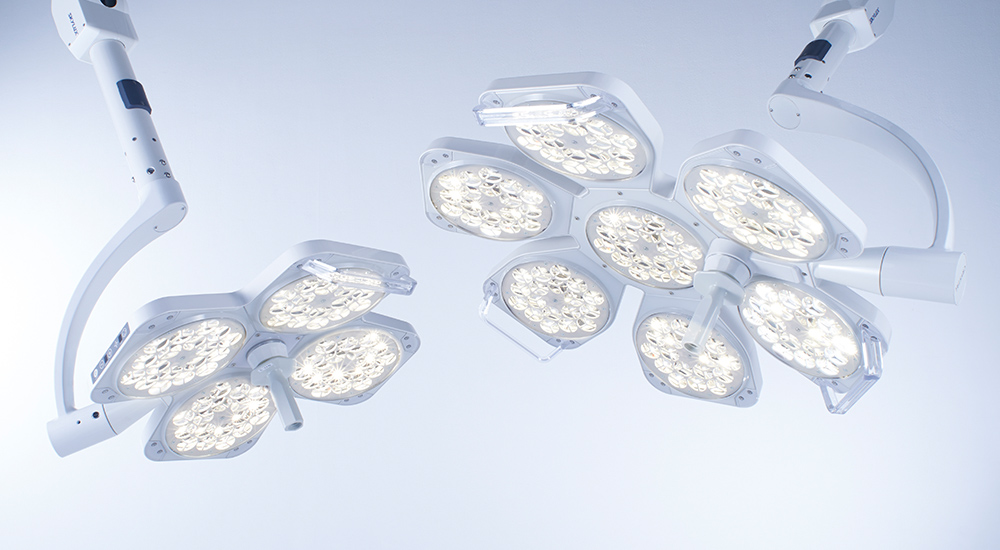

精緻なデザイン
軽量・薄型デザインのスタンダードモデル。
活用シーン例手術室・救急室・分娩室
ブルーライトリスクを減らした、目にやさしい光
ブルーライトカットフィルターを搭載。
人体への影響が懸念されるブルーライトを抑えます。

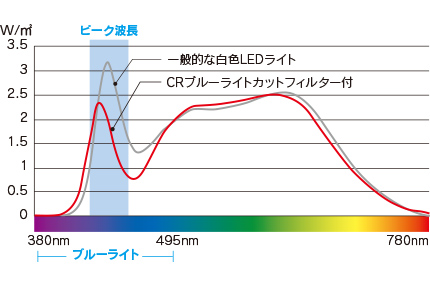

CRシリーズのブルーライト領域におけるピーク波長は一般的な白色LEDライトと比較して約27％抑えています。

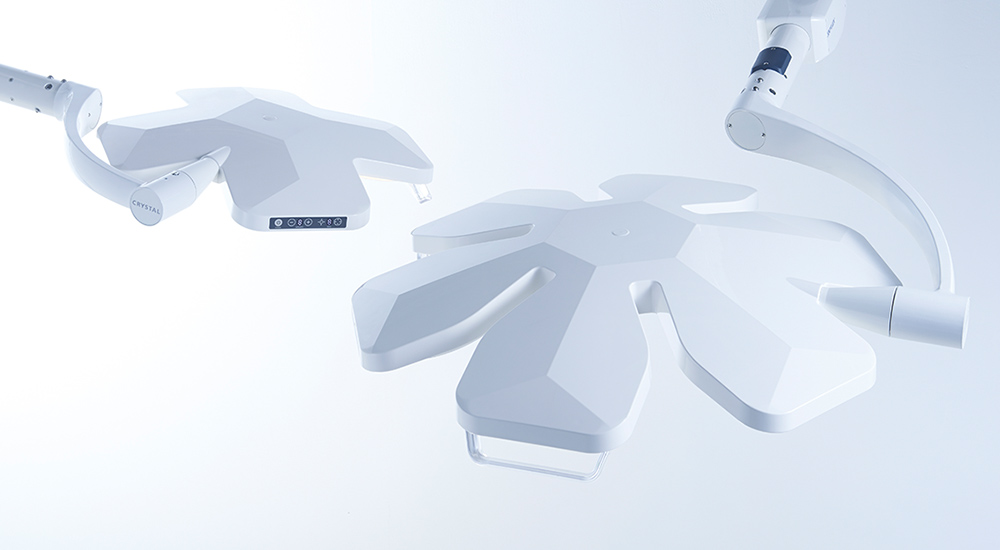

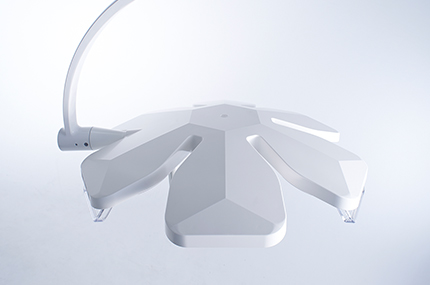

ユーザビリティを高める軽量薄型デザイン
軽量・薄型化された灯体をはじめ、アームやグリップなどに、アジア人の体型に合う操作しやすいサイズを設定しスムーズかつ軽やかに操作できます。2011年、グッドデザイン賞「金賞」受賞。

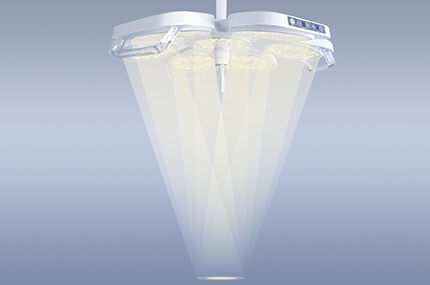

光野調節
滅菌ハンドルを回すだけで、術野に合わせて8段階で光野（フィールド）を調整できます。（操作スイッチ、コントロールパネルでも調整可）
用途に合わせた製品ラインナップ

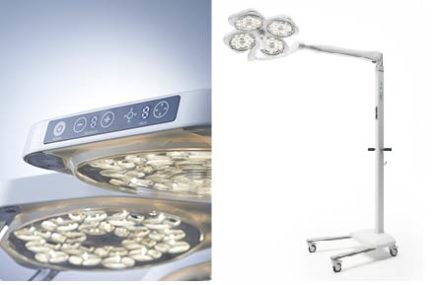

・CRV仕様

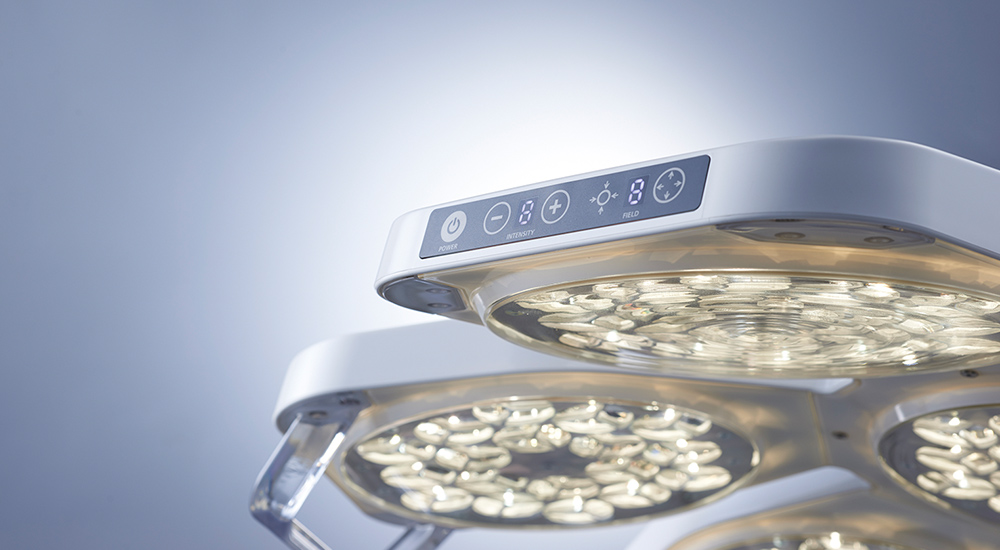

壁面操作パネルを設置せず、灯部側面スイッチにて調光・光野操作を行なうことができます。また、操作パネルの壁面工事が不要となります。
・スタンド式
手術時の補助灯・救急処置など、必要な際に柔軟に使用できるモバイルタイプです。
開発秘話Story
CRYSTALは“コストを抑えたLED手術灯” というのが開発の出発点。
フォーカス機構を省略し、光の深度の違いを利用して光野調整を行うために、初めて光学設計のスタッフもチームに加わって開発を行いました。
通常、カメラのレンズなど「光を集める」ことを考える光学設計で、「光をきれいにあてる」手術灯の開発は苦労も多かったと思います。
開発チーム、デザイナー、光学設計士の、知恵と技術の結晶がCRYSTALなんです！

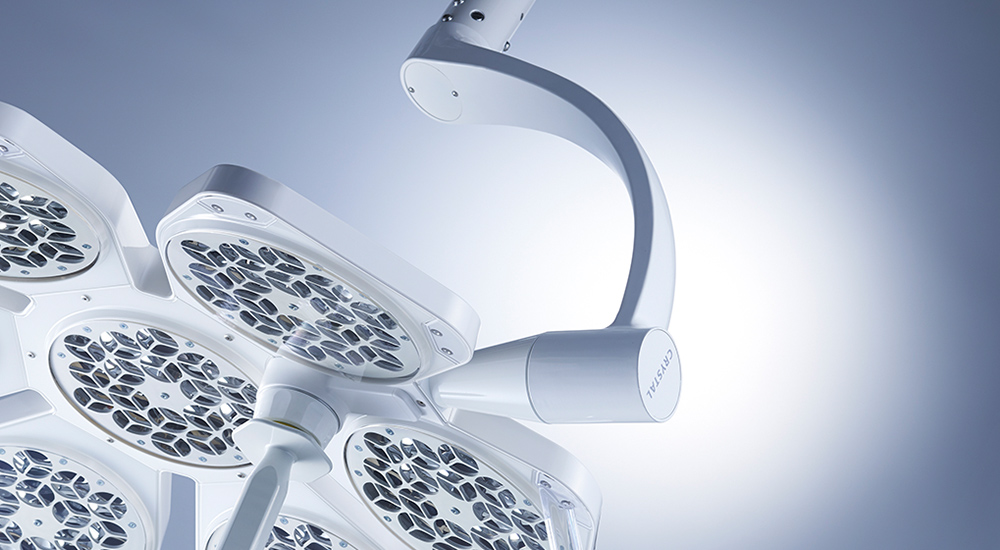

やじろの曲線、クリアなハンドルなど、手術灯の部分以外にもこだわっている部分がたくさんあります。
この部分の実現は、取引先のみなさんの協力なくしてはありえませんでした。
仕様Specification
| 製品名 |  CR07B |
 CR04B |
CR04BSC |
|---|---|---|---|
| 用途 | > CR07B/CR04B/CR04BSC共通直接局部照明 | ||
| 器具器械分類 | > CR07B/CR04B/CR04BSC共通医療用照明器 | ||
| 機器構成 | > CR07B/CR04B共通灯部＋支持機構部＋壁面操作部 | > CR04BSC共通灯部＋支持機構部＋脚部 | |
| 灯体寸法 | > CR07B約780mm | > CR04B/CR04BSC共通約580mm | |
| 使用光源 | > CR07B/CR04B/CR04BSC共通高演色LED | ||
| 照明方式 | > CR07B/CR04B/CR04BSC共通リフレクター方式 | ||
| ユニット数 LED数 | > CR07Bユニット数：7個 LED数：126個 | > CR04B/CR04BSC共通ユニット数：4個 LED数：72個 | |
| 中心照度（距離1m）※1 | > CR07B160,000Lux | > CR04B/CR04BSC共通140,000Lux | |
| 放射照度 | > CR07B520W/㎡ | > CR04B/CR04BSC共通470W/㎡ | |
| 光野径 | > CR07B/CR04B/CR04BSC共通約φ120mm～約φ180mm 8段階可変 | ||
| 色温度（K） | > CR07B/CR04B/CR04BSC共通4,100±150K | ||
| 演色評価数 | > CR07B/CR04B/CR04BSC共通Ra:94 | ||
| 照度調節範囲 | > CR07B/CR04B共通8段階（30～100％） コントロールパネル・灯部操作スイッチ | > CR04BSC8段階（30～100％） 灯部操作スイッチ | |
| LED寿命 | > CR07B/CR04B/CR04BSC共通40,000時間（70％照度時迄の時間） | ||
| 動作環境 | > CR07B/CR04B/CR04BSC共通温度：5～35℃ 湿度：30 ～70％ 気圧：700 ～1060hPa | ||
| 入力定格電圧 | > CR07B/CR04B/CR04BSC共通AC100-240V 50/60Hz | ||
| 消費電力 | > CR07B90VA | > CR04B/CR04BSC共通 70VA | |
| ヒューズ定格 | > CR07B3.15A | > CR04B/CR04BSC共通2A | |
| 光野調節スイッチ | > CR07B/CR04B共通滅菌ハンドル＋灯部操作スイッチ＋コントロールパネル | > CR04BSC滅菌ハンドル＋灯部操作スイッチ | |
※1：記載数値は点灯3 時間後の照度です。
※改良などの理由により予告なしに意匠・仕様の一部を変更することがあります。あらかじめ、ご了承ください。
